Como fazer engrenagens de madeiras

Mediante este segue como construir engrenagem para elevação de tupia. Baseado em informações obtidas como esta formula fornecida gratuitamente e o programa comercializado (U$ 26) por Matthias Wandel (http://woodgears.ca/gear_cutting/template.html) é automática para construção com definições de medidas em tamanho real, boas para ser impressa e posteriormente colada sobre a peça,pois desta maneira facilita em muito a confecção de engrenagens.

Existe formulas utilizadas em Mecânica Industrial para cálculos de diversos modelos de engrenagens para serem feitas em máquinas operatrizes.

Teremos a seguir o desenrolar da construção das engrenagens, as medidas ficaram assim

Diâmetro Maior 100,00 mm

Diâmetro Menor 62,50 mm

Espessura 15,00 mm

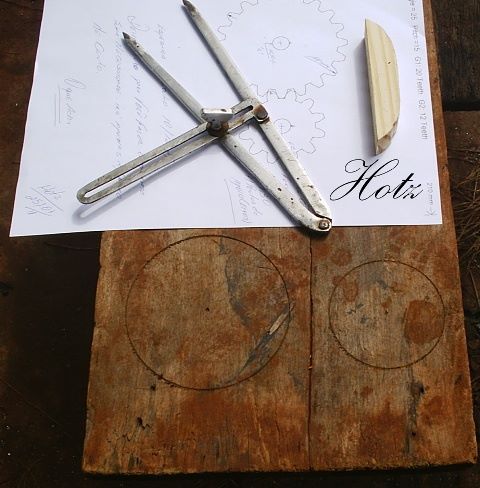

O primeiro passo foi a escolha do material (Reciclado) assim fazendo-se a marcação para o corte....

Desta feita foi feito o recorte dos discos para posterior usinagem....

Levei ao torno para obter as medidas pretendidas...(Utilizar maneiras disponíveis para tal processo de conformação)

Aqui temos as peças usinadas, como podemos ver o desenho está na escala 1:1 assim facilitando o projeto.

Para facilitar o recorte colei o desenho da engrenagem, assim fica bem simplificado....

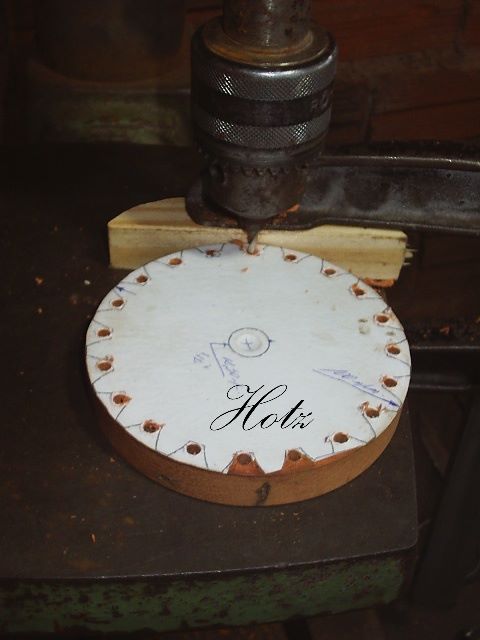

Após feita a colagem e seus afins levei a furadeira de coluna para furar a saída da lâmina de serra...

Durante o processo de furação atentar para as rebarbas causadas pela saída da broca, este fenômeno (rebarba) pode causar um desvio no alinhamento do furo assim deve-se tira-las para fazer o próximo, em meu caso usei um escariador mas pode-se fazer com lixa...

Assim dei o inicio ao recorte obedecendo o traçado do desenho....

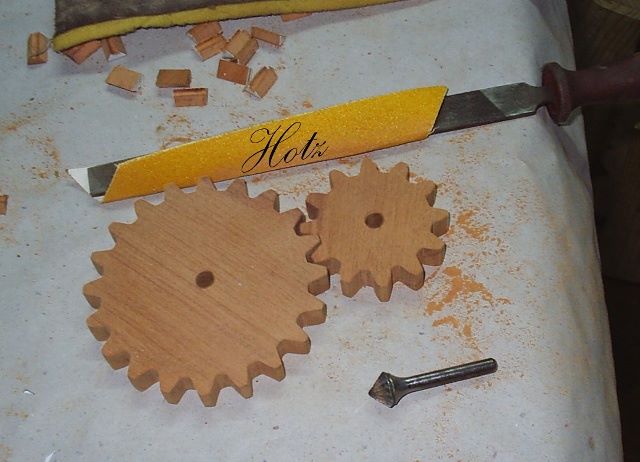

Apos o recorte feito removi o papel e fiz o acabamento geral, entre os dentes utilizei lima chata para melhorar o acabamento...

Ferramentas:

Paquímetro

Compasso

Serra T-T Manual

Torno p/ Usinagem

Furadeira de Coluna

Serra T-T de Bancada

Limas - Brocas - escariador.

Consumíveis:

Madeira

Cola

Lixas

Papel Sulfite
